700-1000N數顯測力計（推拉力測試臺）的選型

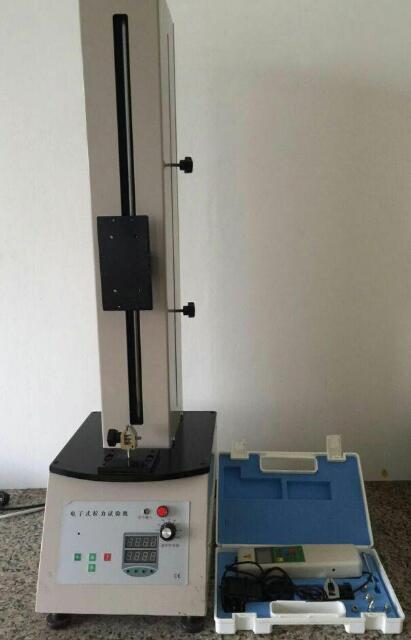

FTH電動單柱機臺（推拉力測試臺）的選型:
一、功 能：
FTH電動單柱機臺（推拉力測試臺）是為甘壇FA系列和NK系列推拉力計配套用的推拉負荷試驗臺。本產品采用雙立桿結構，具有穩定性好，適用范圍廣，使用方便等優點，并具有無級調速，手動（點動）、自動控制切換功能。適用于橡膠塑料、輕工紡織、建筑門窗、復合材料、電線電纜、汽車配件、動力機械、科研機構等行業的推拉負荷、插拔力、破壞試驗等測試。
二、特 點：
1、電動加載，無級調速，齒輪傳動
2、結構緊湊，傳動平穩
3、操作簡單，并可結合各種夾具使用
三、規格參數：
型號 FTH-200-500N FTH-400-500N FTH-700-500N FTH-200-1000N FTH-400-1000N FTH-700-1000N
負載 500N 1000N
有效行程 200mm400mm 700mm 200mm 400mm 700mm
測試速度 25-280mm/min（參考值）
工作原理
電壓 AC 220V
外形尺寸 250×370×780 250×370×980 250×370×1270 250×370×780 250×370×980 250×370×1270

凈重 38kg 40kg 42kg 38kg 40kg 42kg

FTH電動立式測試機臺系列的選型

四、安裝方法:
傳感器內置式：將4-M6螺絲穿入固定塊4-φ6.2孔中，在螺紋方向各套入1個墊圈，并與安裝板上4-M6螺紋旋緊，推拉力計的安裝板上安裝孔分為兩組,分別為30×145、40×90。用戶可根據自己的需要確定。
五、控制面板使用方法:
1. 電源開關：當按下按鈕時,接通電源,再次按下,電源斷開。

2. 速度控制：由于被測物體及用戶要求的不同,當調整調速器旋鈕時,載體的運動速度為20～200mm/min。

六、功能控制：
手動/自動，當將旋鈕旋至手動時，如使載體運動，則需按住升或降鍵，斷開則運動停止。當旋鈕旋至自動時，如使載體運動則直接按升或降鍵。
七、行程調整:
立柱后側有兩個螺釘,用標配的六角板手松開,調到合適的位置,控制滑動塊,即可達到要求。
八、計數器使用方法：

計數器上方為數字顯示屏、記錄試驗次數，下方為預置按鈕，共4個，從左至右分別為個、十、百、千，表示預設置可設在0~9999的范圍內。如：用戶對某一產品進行連續測試，測試次數為9999， 需分別在4個按鈕上調節，調至顯示為9999，再按手動/自動按鈕，即可進行測試9999次，運行9999次后自動停止，如需再次測試，按停止按鈕即可。

FAV手動臥式測試系列架的選型
九、功 能：
手動臥式測試系列架適配國產和進口 NK 、 NLB 、ALB 等系列指針式推拉力計和 FA系列數顯式推拉力計作拉壓負荷、插拔力測試等工作。
十、特 點：
1、臥式安裝；
2、手動操作，操作簡單穩定；
3、可將本機架安裝于桌（臺）面使用，使機架更加穩固。
十一、規格參數：
·有 效 行 程: 50mm
· 大 負 荷：500N
·長 × 寬× 高：450×190×180 mm
·凈 重：10.6kg
·測試區有效面積：105×100 mm ，可達105×152mm
注：推拉力計需另購
十二、安裝方法：
1、將安裝條從測力架上拆下；
2、將安裝條與安裝孔4-M3聯接牢固；
3、將安裝條與組件安裝到測力架上。
